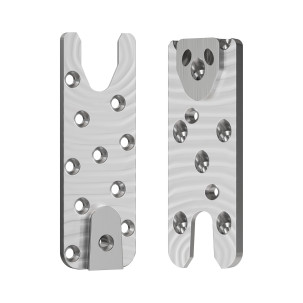

EGCM Hirnholzverbinder
Der innenliegende, zweiteilige Hirnholzverbinder wird mit Schattenfuge oder ganz verdeckt montiert. Er eignet sich für Hauptträger-Nebenträger- ebenso wie für Pfosten-Riegel-Anschlüsse. Die Befestigung erfolgt mit unseren optimierten CSFT Vollgewindeschrauben.

Eigenschaften

Material
Aluminium EN AW-6082 T6, gemäß EN755

Vorteile
- EGCM Verbinder sind in alle Richtungen belastbar.
- Es können Anschlüsse mit Neigungen von 15° bis +90° und Schrägen von 15° bis 165° ausgeführt werden.
- Bei entsprechenden Überdeckungen ist der Verbinder für Konstruktionen mit Brandschutzanforderungen bis 30 Minuten verwendbar.
- Das einfache Einschieben der Platten ermöglicht eine passgenaue und schnelle Montage
- Fräs- und Montageschablonen vereinfachen den Einbau zusätzlich, sowie sein leichtes Gewicht

Anwendung

Anwendbare Materialien
Auflager:

- Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:
- Holz, Holzwerkstoffe

Anwendungsbereich
- Für verdeckte Hauptträger-Nebenträger- , ebenso wie für Pfosten-Riegel-Anschlüsse.
- alternativ mit Schattenfuge
- Der EGCM ist vor allem auf hohe vertikale Lasten ausgelegt und ermöglicht Anschlüsse mit Neigungen von -15° bis +90° und Schrägen von 15° bis 165°.

Installation
Die Montage von EGCM-Verbindern wird durch die Verwendung einer ab Lager erhältlichen Schablone vereinfacht.
